Biztonsági Krokodil Támasz 3,5 tonnás - FAST LOCK JACK LOCK - Winntec

FAST LOCK JACK BLOCK - USA
Európai forgalmazó: Winntec - Hollandia

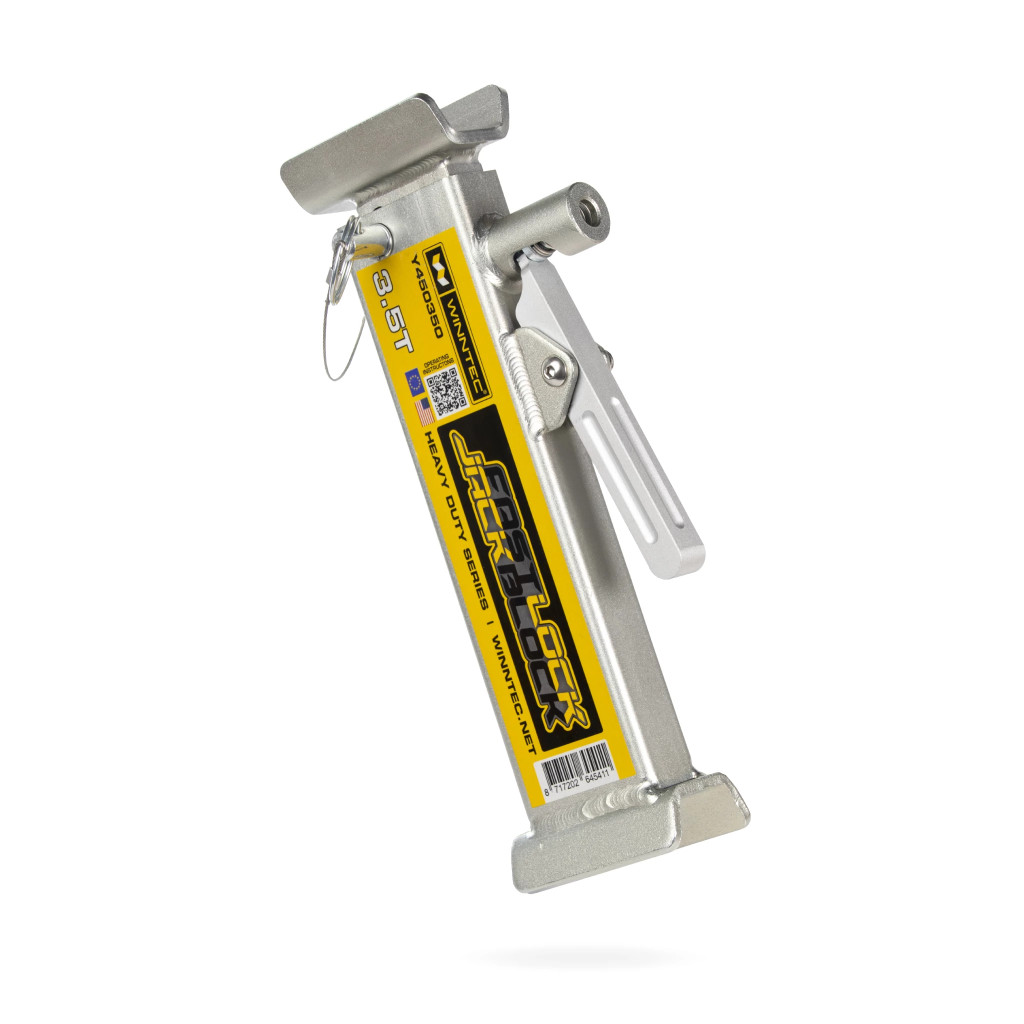

A Winntec Y450350 cikkszámú "Fast Lock Jack Block" termék egy innovatív 3,5 tonnás teherbírású, rugós működtetésű alátámasztási segédeszköz.
Profi krokodil emelőkhöz (profi padló ememlőkhöz) lett tervezve, azokkal együtt kell használni és ez által a hagyományos szerelő bakok kiváltására szolgál.
Használata rendkívül gyors, egyszerű és biztonságos.
Kompakt és könnyű kialakításának köszönhetően ideális választás műhelyek és mobil szervizek, valamint gumisok számára egyaránt.
Sok esetben a megemelt járművet az emelési pontjánál lehet csak alátámasztani, de ugyanazon a ponton is kell megemelni a krokodil emelővel, ez miatt ezeket a járműveket nem egyszerő alábakolni.
Erre a problémára is megoldást nyújt ez a biztonsági kitámasztó egység.

"NINCS TÖBB BAK ! - CSAK EGY MOZDULAT ÉS BENT VAN !"

Használati útmutató:
1.
Győződjön meg arról, hogy a jármű sík és stabil felületen áll, és a kézifék be van húzva.
Helyezze a krokodil emelőt megfelelően a jármű egyik emelési pontja alá és emelje meg azt a kívánt magasságba.
FONTOS:
Csak olyan profi krokodilt használjon, aminek az elején a kerekeket összekötő alsó tengely és az emelő kar végén az emelő tányér alatti tengely megfelelően erős, masszív kialakítású !
2.
Miután megemelte a krokodil emelővel a gépjárművet a megfelelő magasságra, azután helyezze be ezt a biztonsági kitámasztó egységet, a krokodil elején lévő "alsó" tengely és az emelőtányér alatti "felső" tengely közé.
A behelyezés leggyorsabb módja az, hogy az összetolt egység felső lábát behelyezi a megemelt krokodil felső csáptányér alatti tengelyéhez, majd a működtető kar megnyomása uitán a kezével behelyezi a támasztó egység alsó lábát a krokodil első kerekeinél lévő "alsó" összekötő tengelyéhez.
A kar megnyomásakor a belső rugó általi nyomórerő hatására a kitámasztó egység belső szára magától kitolódik.
Most ez a kitámasztó egység beszorult a krokodil emelő két tengelye közé.
A behelyezésnél arra figyeljen, hogy a támasztó egység markolat része lefelé, és a rugós rész által kitolt mozgó kitámasztó rész pedig felfelé nézzen.
3.
Elképzelhető, hogy a behelyezés után a krokodil emelővel lassan még emelnie kell egy keveset addig, amíg ennek a kitámasztó egységnek a rugós biztonsági csapja magától be nem reteszelődik. (Hallható kattanás)
Ezután az egységhez rögzített kis stift fém retesz tüskét helyezze be a helyére, ami megfelelő extra, kettős biztonságot ad a teher megtartásához.
FONTOS:
Ezt a reteszelő tüskét minden esetben használnunk kell, soha ne felejtsük el ezt fém tüskét a kettős biztonség érdekében a helyére behelyezni !
4.
Ezután óvatosan engedje le a padló emelőt erre a megfelelően behelyezett biztonsági támasz egységre, úgy, hogy a jármű megemelt súlya teljes mértékben a kitámasztó egységre nehezedjen és a krokodil emelő hidraulikus része pedig tehermentesüljön.
A krokodil emelő tehermentesítése után a krokodil leeresztő szelepét zárja el, vagyis a padló emelő működtető karjának a jobbra forgatásával a hidraulika szelepet ismét elzárja.
FONTOS:
Ezt a lépést ne hagyja ki, vagyis miután a gépjármű súlyát ráengedte erre a kitámasztó egyégre, azután a krokodil működtető karjával zárja el a krokodil leeresztő szelepét.
5.
Ekkor elkezdheti a munkát a megemelt és ezzel a biztonsági krokodil támasz egységgel alátámasztott gépkocsin, anélkül, hogy azon kellene aggódnia, hogy a krokodil emelő hibájából a megemelt teher visszaengedne vagy a megemelt teher esetlegesen leesne.
6.
Végezetül a munka befejezése után emelje meg ismét a járművet a padlóemelővel, távolítsa el ezt a kitámasztó egységet, majd óvatosan engedje le a járművet a talajra.

Fontos figyelmeztetések:
- Mindig csak egyenletes és vízszintes talajon emeljen, soha ne emelje meg a gépkocsit ferde talajon !
- Mindig csak olyan krokodil emelőt (padló emelőt) használjon, aminek az "alsó" és a "felső" masszív tengelyén ennek a kitámasztó egységnek az "U" lakú lábai megfelelően felfekszenek.
- Mindig ellenőrizze, hogy ez a "Fast Lock Jack Block" egység megfelelően van-e pozicionálva és rögzítve a másodlagos biztonsági reteszelő tüskével, mielőtt a jármű alatt dolgozna.
- Soha ne lépje túl a 3,5 tonnás teherbírás értéket.
- Használat előtt mindig ellenőrizze az eszköz állapotát, és ne használja, ha sérülést vagy kopást észlel !
- Használat közben mindig viseljen védőkesztyűt.
- Ezt az eszközt kizárólag a használatára mgfelelően kioktatott, és a 18. életévét betöltött személy használhatja.

Műszaki adatok:
- Terhelhetőség: 3,5 tonna (3500 kg)
- Működtetés: Oldalsó kézi működtetőkarral vezérelt belső rugós kilakítású.
- Támasztási tartomány: 217 mm - 352 mm között (A két végén az "U" alakú lábak tövénél mért, egymás közötti távolság)
- Kitámsztó "U" alakú lábak mérete: 17,8 mm / 32 mm
- Támasztási lehetőségek: A kitámasztó egység rugós biztonsági csapja egymást követően 7 helyen tud automatikusan reteszelődni.
- Kompatibilitás: Ez a biztonsági támasz egység a piacon lévő legtöbb krokodil emelővel megfelelően használható.
- Nettó súlya: 1,5 kg (1500 garmm)
- Csomagolási mérete: 290 x 130 x 70 mm (szines papírdoboz)
- Bruttó súlya: 1,6 kg
